터널공사

Seme-Shield

개요

SEMI-SHIELD 공법은 도시기반시설인 상·하수도, 전기 및 통신선로, 가스관등의 확보를 위해 종래의 개착식 공법으로 시공시 발생하는 소음, 분진, 지반침하 및 교통장애등을 최소화 하기 위하여 발달한 공법. 별도의 보조공법 없이 연약 지반, 지하수위가 높은 지역에도 시공이 가능하며, 곡선추진 및 장거리 추진이 가능하여 타공법에 비해 공기 단축이 가능함. 또한, 철도, 도로, 하천제방등의 하부를 횡단하는 관로 매설시 용이하며, 추진작업시 지반교란에 의한 침하가 거의 없어 지상 구조물에 대한 피해가 없는 친환경적인 공법

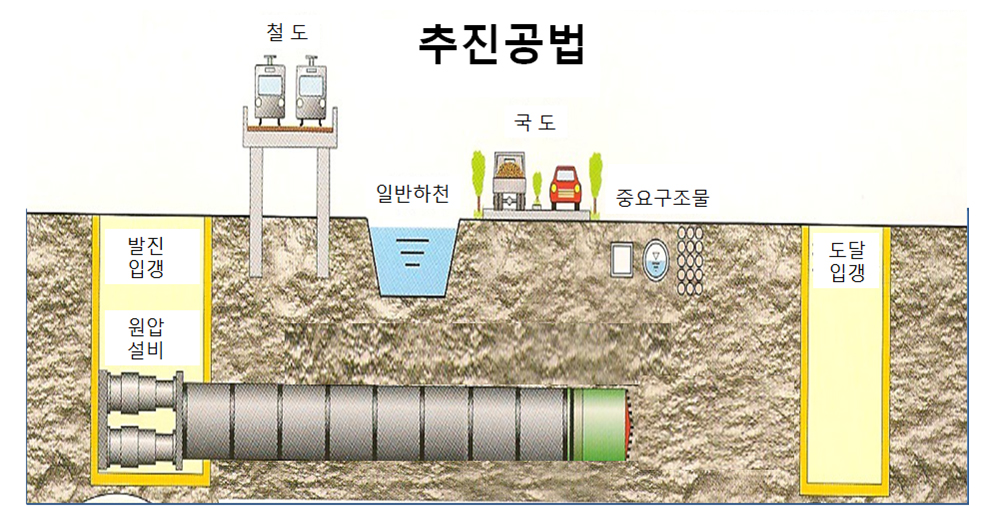

공법개요도

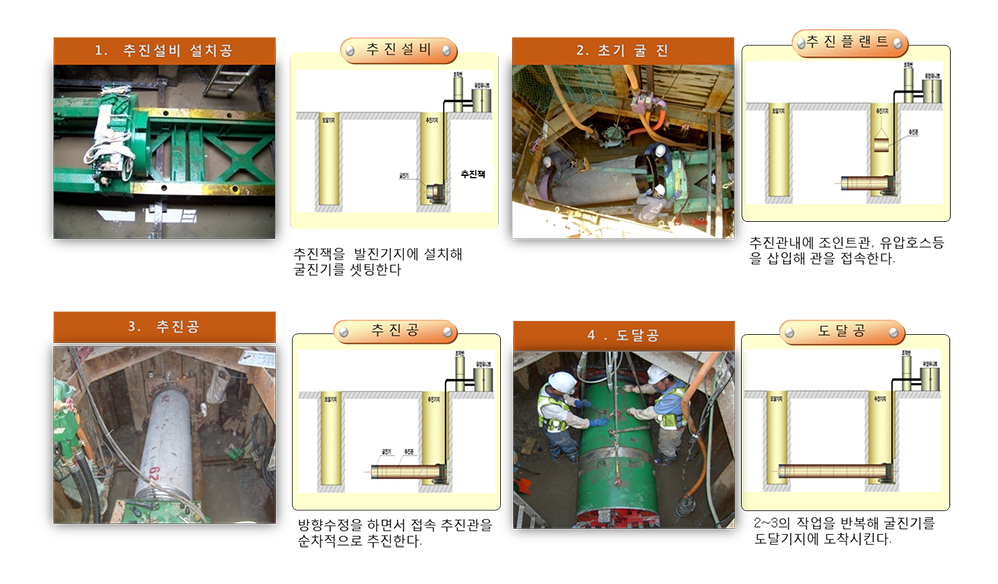

시공순서도

공법의 종류

방식 \ 공법	이토압식	이수가압식	이농식
배토방식 및 처리	굴삭된 토사는 스크류나 컨베어를 통해 작업구 밖으로 이송된다. 배출된 토사는 적재함에 적재후 운송 처리된다.	굴삭토사는 이수와 교반 혼합되어 작업구 밖으로 유체 수송된다. 배출된 배니수는 작업구 밖에 설치 된 이수 처리설비에서 토사와 이수로 분리된다.	굴삭토사는 조제니수와 교반혼합되어 피치밸브를 통해 간헐적으로 유체 수송된다. 배니 부로아에 의해 작업구 밖으로 배출 토사처리설비에서 토사와 이수로 분리된다.
막장 안정 방식	굴착면과 격벽사이의 컷터 챔버 안에 굴삭토사 또는 첨가제를 혼합한 토사를 충만시켜, 굴착면의 토압과 지하수압에 맞는 토압을 유지하며 스크류를 통해 굴삭 토를 배출한다.	굴진기내의 이수압을 막장압보다 높게 유지하여 막장을 안정화하고 배니 파이프를 통해 펌프 가동력에 의해 굴삭토를 배출한다.	굴진기내의 조제니수의 압력을 막장압보다 높게 책정하여 막장을 안정화하고 배니파이프를 통해 배니 부로아 흡입력에 의해 굴삭토를 배출한다.

개요

공법개요도

시공순서도

공법의 종류

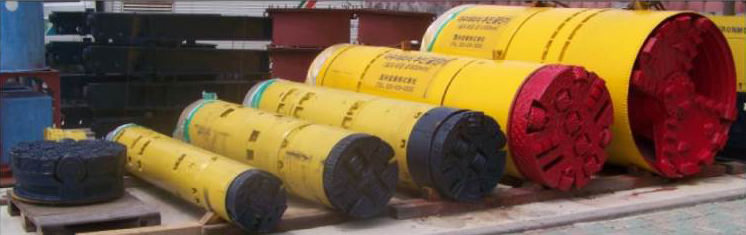

장비 사진
