SPIN-Pile 개요

SPIN-Pile 특징

구조성능 향상

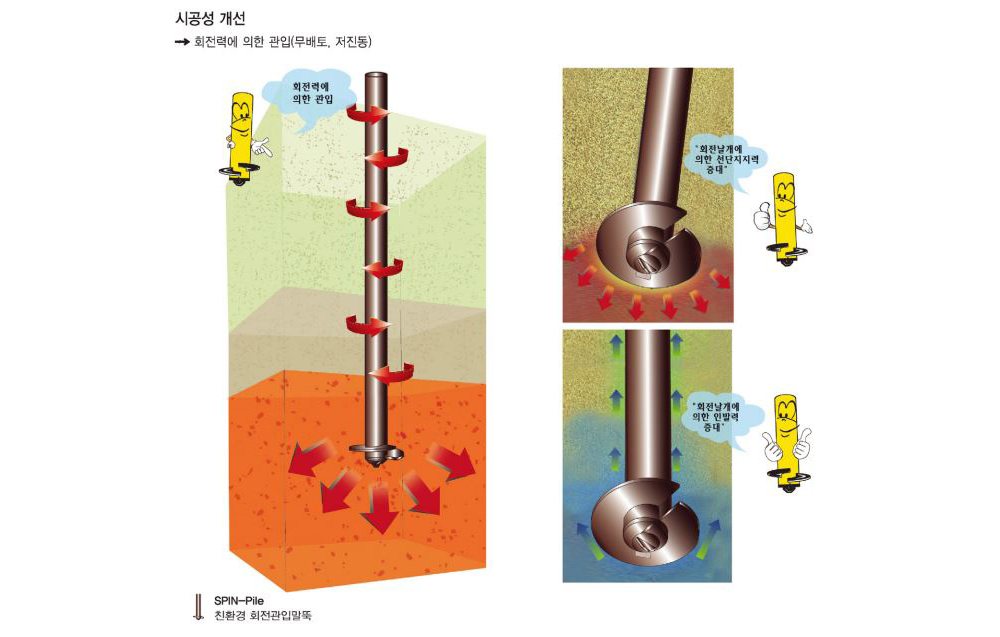

• · 선단지지효율 증대
    회전날개에 의한 선단지지면적 증가로 선단지지 효율 증대
• · 재료 효율 향상
    말뚝 본체 순단면적에 비해 선단 면적을 극대화 시켜 말뚝 본체 재료 성능을 효율적으로 향상

환경, 시공관리 요소 향상

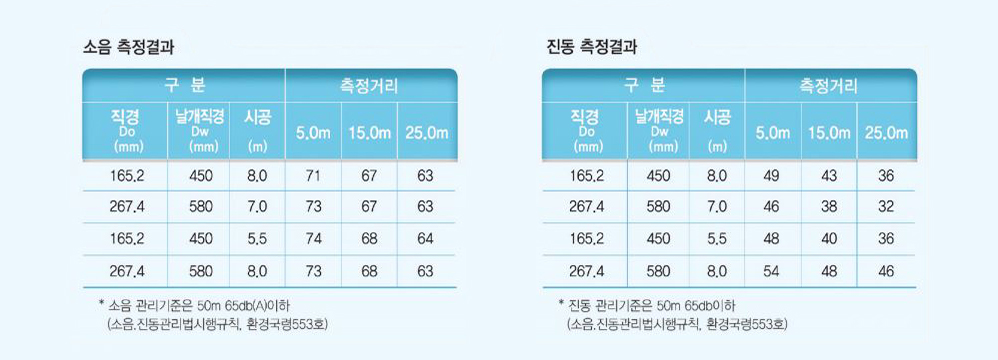

• · 저소음(단위:dB) · 저진동

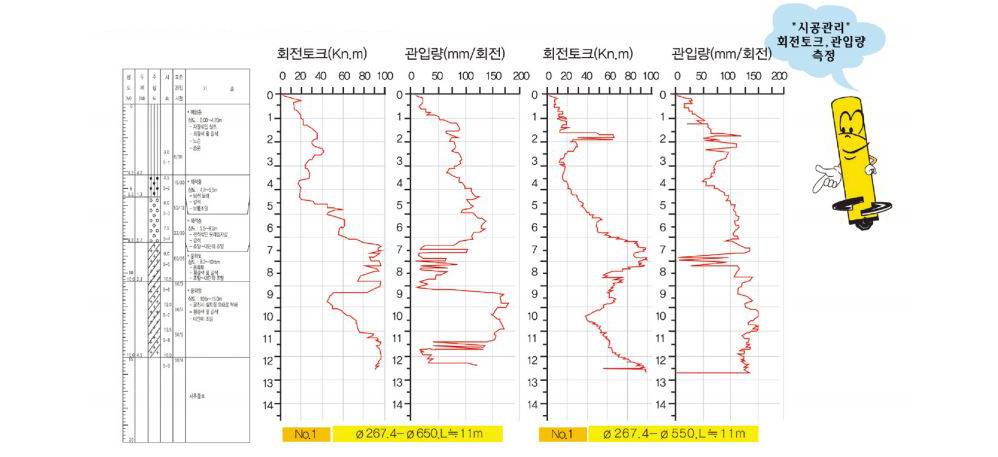

시공시 회전토크력 확인에 의한 시공관리

무배토, 무그라우팅, 비산먼지 미발생

• · 천공 혹은 항타를 동반하는 기존의 말뚝 시공법과 달리 회전력만으로 관입되는 시공방법
• · 잔토처리가 없고, 시멘트 그라우팅 및 배출 오탁수에 의한 지하수 및 인근 수로의 오염이 없으며, 비산먼지 발생에 따른 부수적인 업무(민원 및 부대시설 설치)가
    불필요

시공성향상

• · 공정단순 [향심작업 → 회전관입 → 시공완료] 의 공정으로 매우간단

※ 급속시공 : 약 150~200m/일(1일 8시간 작업)속도로 시공기간 단축

민원 등 제한요소 극복

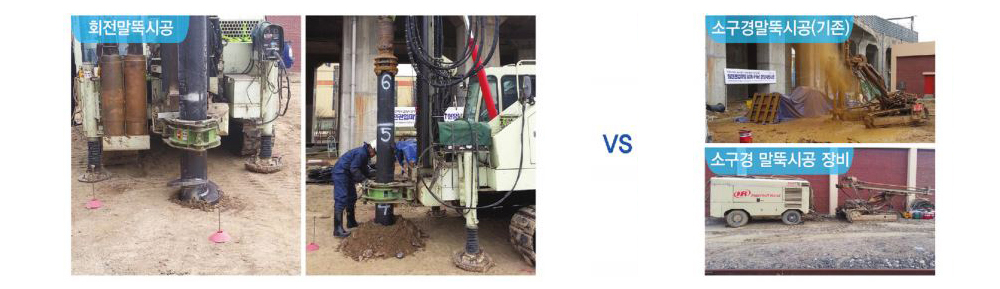

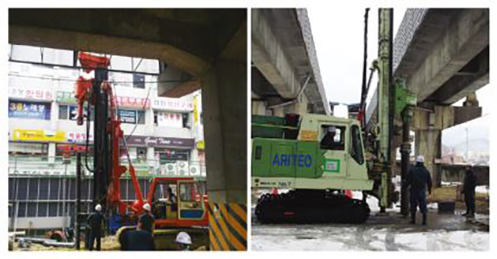

• · 도심지 근접 시공
    저소음, 저진동의 접근성이 우수한 소형장비 사용
• · 협소지역 시공
    최소 시공폭 2.5m, 작업 제한 고도는 3.0m
• · 가설 구조물 시공
    기존 가설 말뚝의 경우 대부분 매몰하여 폐기처분 하던것과 달리 관입시와
   역방향 회전으로 말뚝철거 매우 용이
    ex) 가설교량, 가설사무실, 가설창고 등의 기초

SPIN-MICRO 복합 PILE 공사

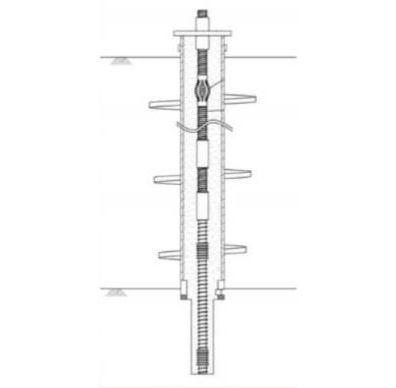

스핀 마이크로 복합파일 공법은

• · 스핀 마이크로 복합파일 공법은 스핀파일의 선단에 설치되는 중심키의 분리가 용이하게 이루어지도록 하고,
   중심키가 분리된 스핀파일의 중공을 통해 마이크로파일을 설치하되, 스핀파일이 설치된 깊이보다 더 깊은
   깊이까지 설치하여 시공은 용이하게 이루어지도록 하면서 압축 및 인장하중에 대학 지지력을 보다 향상시킨  공법

스핀 마이크로 복합파일의 특징

• · 스핀파일의 설치 후 선단부 중심키를 분리, 제거된 후 스핀파일의 내부로 비트가 삽입되어 스핀파일이
     설치된지반의 깊이보다 더 깊은 지반까지 굴착 후, 마이크로 파일을 설치하여 지지력 향상
• · 일반 마이크로파일의 마찰저항력 효과와 스핀파일 공법의 무소음, 무진동, 무배토 특성을 조합한 공법
• · 기존 마이크로파일 공법 대비 소요지지력에 대한 말뚝 공사수량 저감효과 탁월함

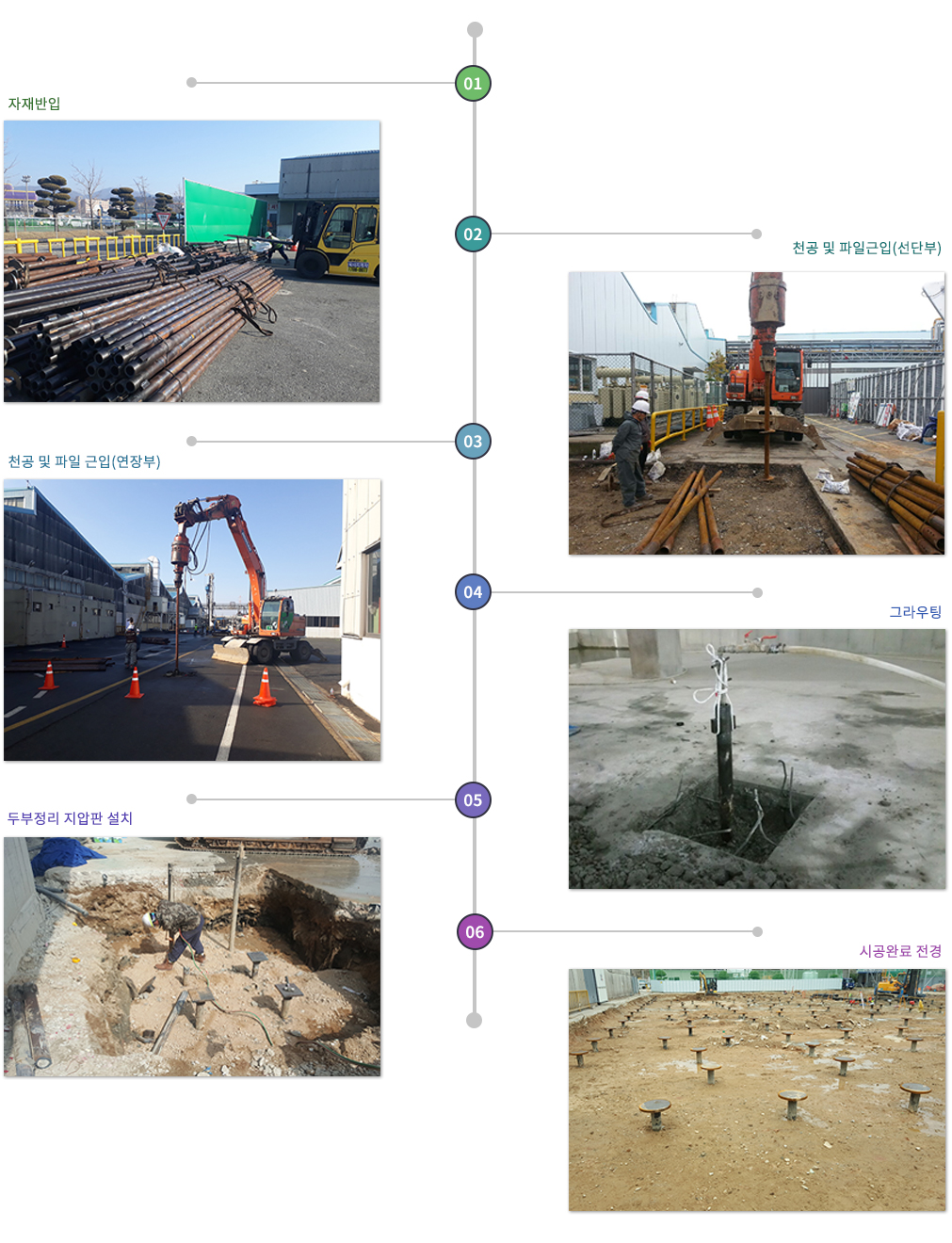

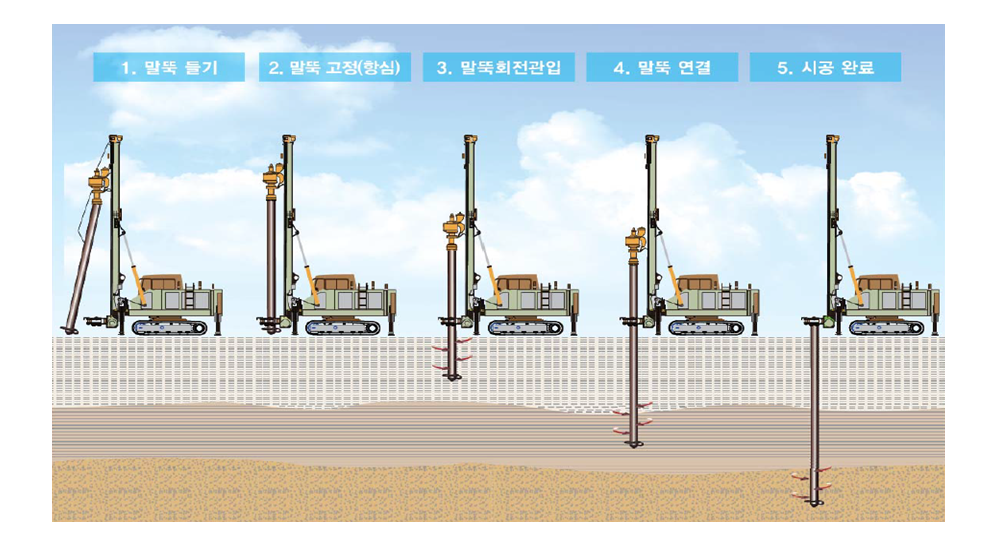

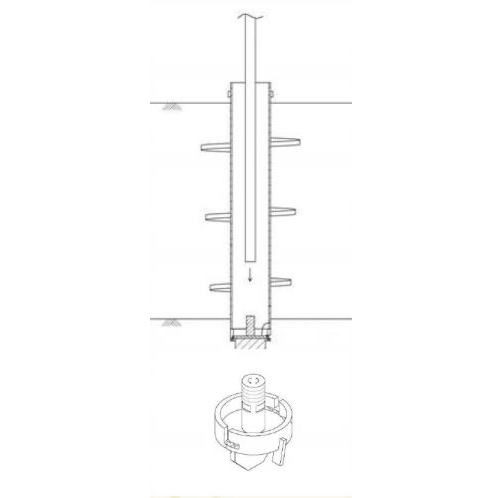

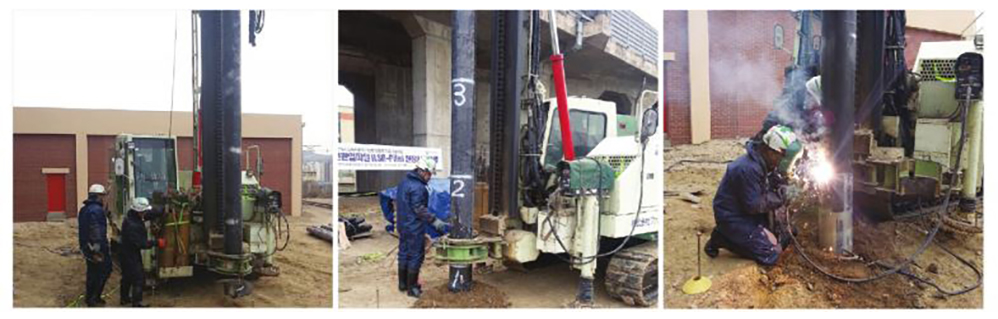

시공순서도

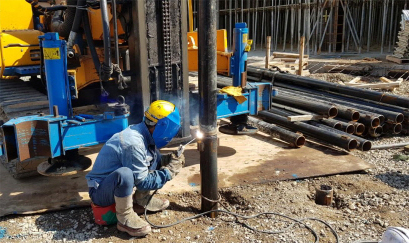

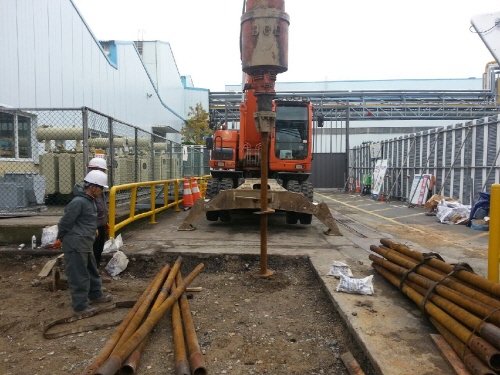

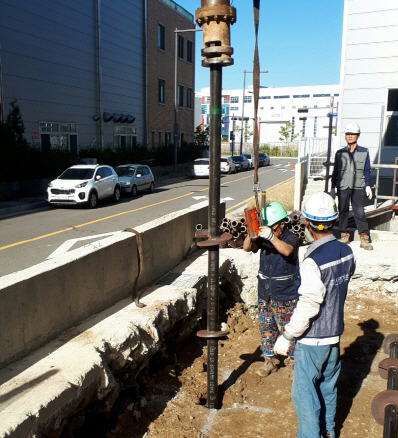

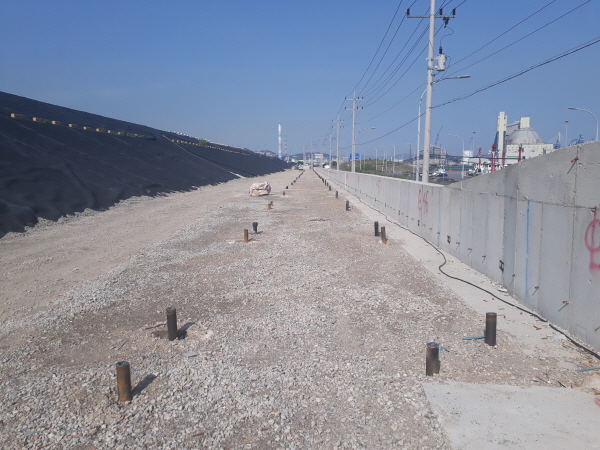

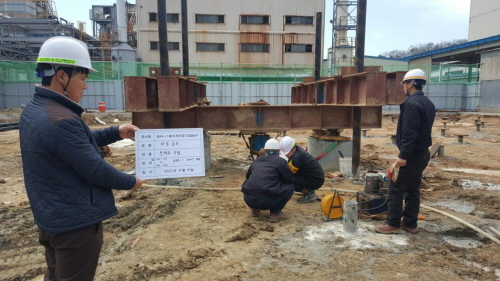

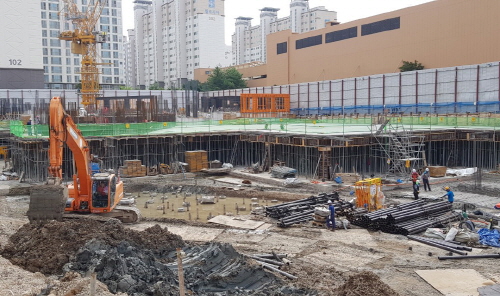

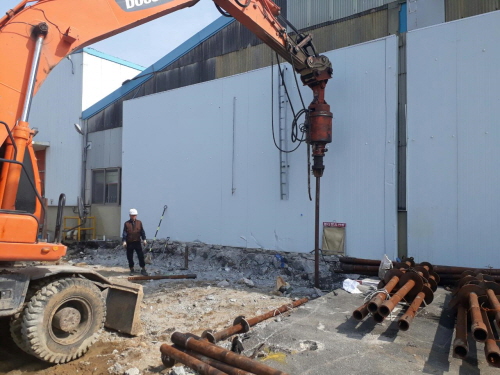

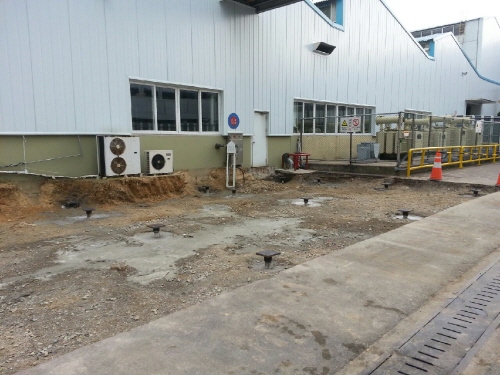

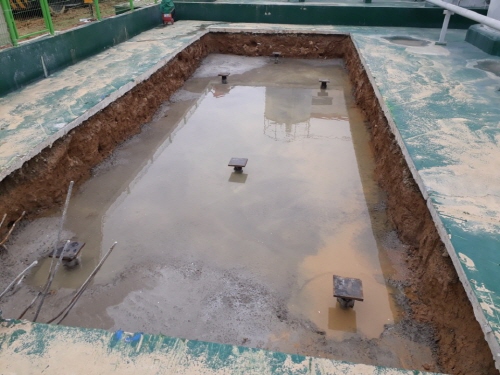

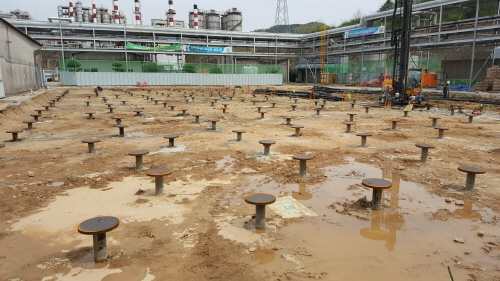

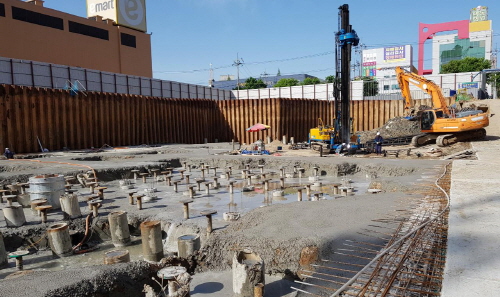

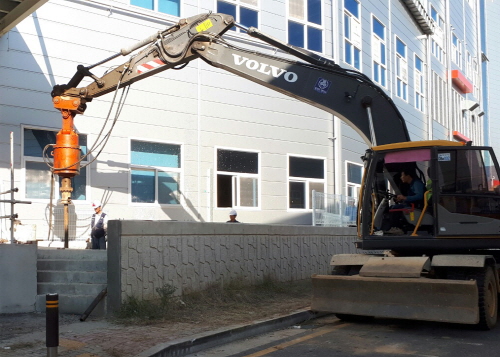

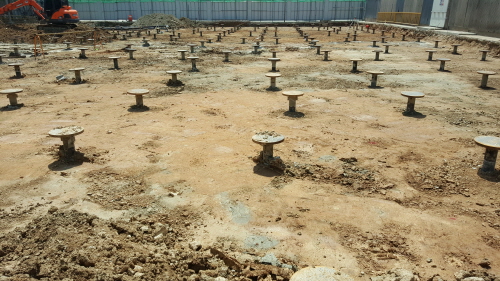

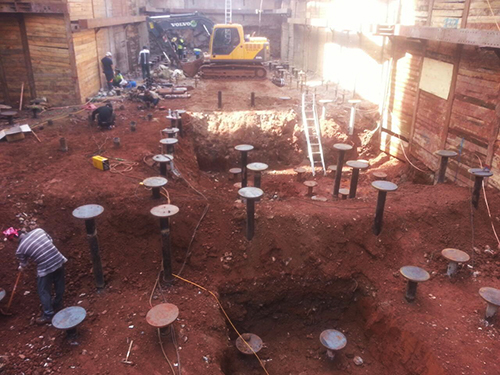

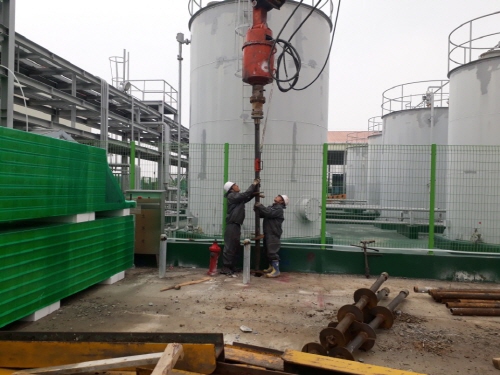

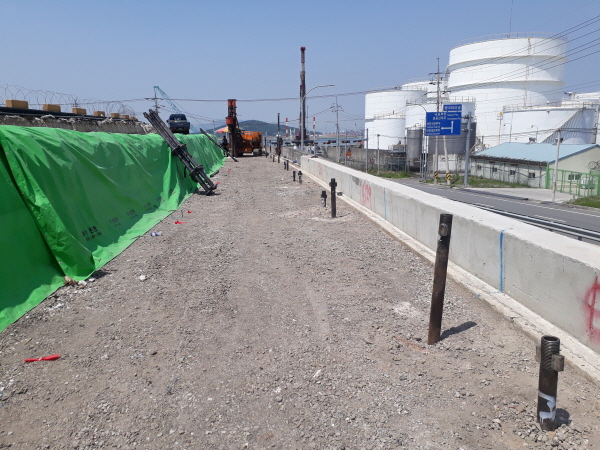

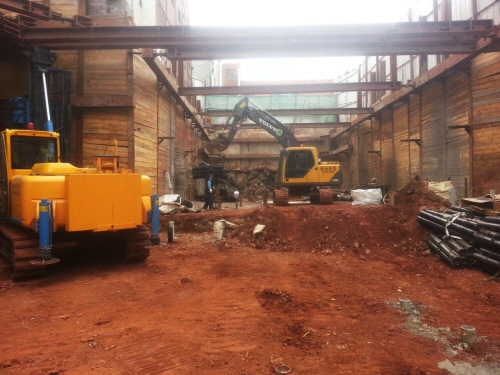

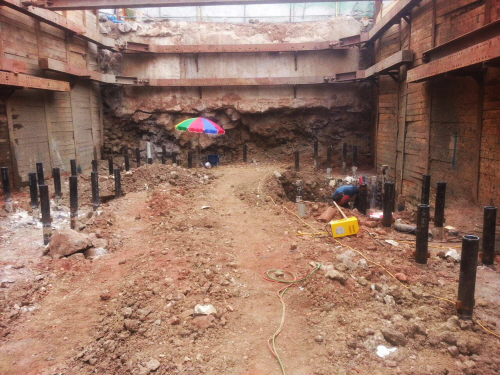

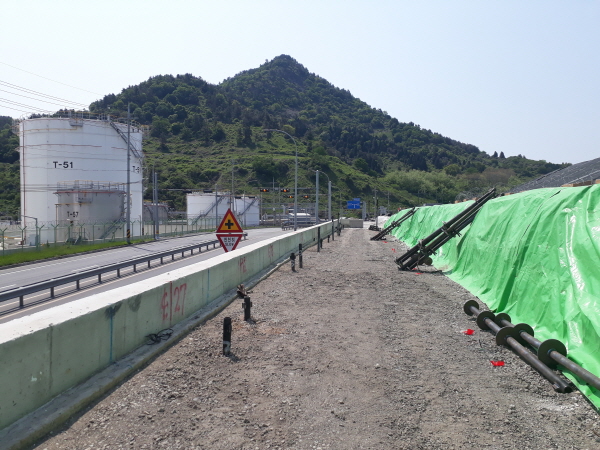

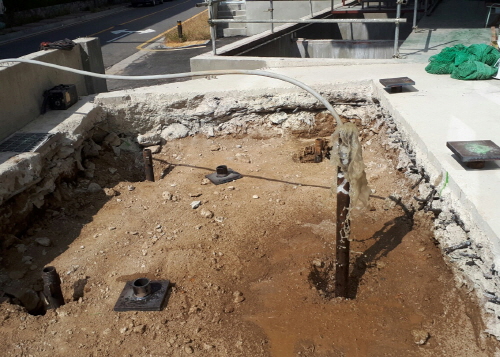

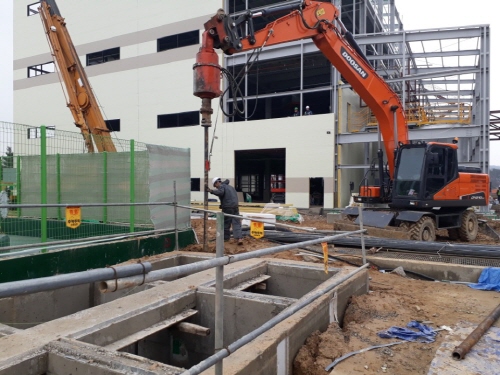

SPIN-Pile 현장시공
